老柜上一只盘装表失效，现场最常听到的话是：“拍张正面照片，看着差不多，直接换一只就行。”真正会把项目拖住的，往往正是这句“差不多”。

对盘柜厂而言，柜门孔已经开完，停电窗口也许只有几个小时；对采购而言，型号要能写进 BOM、后续还能批量补货。此时所谓“替换”至少要同时成立三件事：机械能装，电气能接，原有的数据和控制职责不能丢。只满足面板尺寸，远谈不上可直接替换。

旧表替换，照片只能给出线索，不能给出结论

正面照片通常只能看到面板轮廓、显示内容和少量型号信息。它看不到柜门的实际开孔、背部端子与线槽的余量，也看不到旧表接的是 1A 还是 5A 的 CT 二次侧，更看不到后台是否依赖某一组寄存器、脉冲或 I/O 点位。

所以，照片适合用于初步缩小范围，不适合用来承诺“原孔直换”。现场决定是否直换的，是拆表后的实测与资料核对。尤其是使用年限较长的柜体，原孔可能被扩过、补过，或者加过转接板；旧表面板是 72mm、96mm，并不能反推出开孔一定仍是标准尺寸。

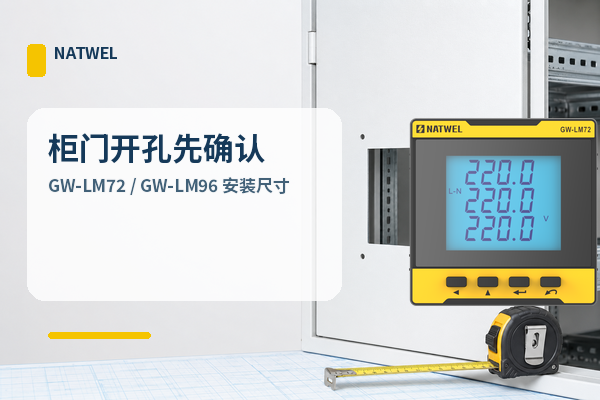

第一道边界：先把“面板尺寸”和“柜门开孔”分开

NATWEL GW-LM72 的面板尺寸为 72×72mm，对应标准开孔 68×68mm；GW-LM96 的面板尺寸为 96×96mm，对应标准开孔 92×92mm。它们是两个安装规格，不是同一款表的高低档位。

如果拆表后实测孔位为 68×68mm，GW-LM72 可以进入候选；实测为 92×92mm，GW-LM96 可以进入候选。这里用“进入候选”而不是“可以下单”，因为还要核对面板能否完整遮盖原孔、安装卡是否有可靠受力位置，以及柜门背面是否给端子和二次线留出了操作空间。

改孔与加转接板也不是绝对不能做，但那已经是改柜方案。它会带来钣金加工、强度、外观、停电时间和现场施工责任的问题，不能为了迁就某一只现货表，包装成普通替换。

第二道边界：原柜的二次接线决定能不能“不断逻辑”

同一台低压柜里，即使一次侧都是 400A 回路，仪表输入也可能不同。需要核对的是 CT 的二次额定值 1A 或 5A、一次变比、三相三线还是三相四线，以及原有电压取样方式。GW-LM72 三相多功能型号支持三相三线、三相四线接线，电流输入额定值为 1A/5A；接线方式与现场系统不一致，尺寸再合适也不能直接装。

更不能把“CT 二次侧”当成一项普通参数。替表时要断开电流回路，CT 二次侧必须按现场规程通过短接端子或测试盒安全处理，不能开路。这个动作通常由现场电气人员完成，采购单却必须把对应的二次额定值和接线条件写完整；否则前端报价按 5A 配，现场保留的是 1A CT，返工会发生在最不该返工的安装阶段。

辅助电源也要核对。GW-LM72 的工作电源范围为 95–250V AC/DC，但“工作电源能覆盖”不等于原柜的取电端子、保护方式和现场接线可以不看。更换时，端子定义与原有线号应以具体型号图纸为准。

第三道边界：原表看什么数据，决定 3M 还是 3MP

72 和 96 解决柜门安装；3M 和 3MP 解决功能配置。这两条判断线不能混在一起。

当项目只需要三相电压、电流、功率、功率因数、频率、双向有功/无功电能，以及电压电流谐波和不平衡度等基础监测数据时，可从 GW-LM72-3M 或 GW-LM96-3M 的范围核型。柜门需要紧凑布置，并不意味着必须牺牲基础监测；同样，柜门是 96 孔，也不代表一定要上功能型。

如果旧系统已经在使用需量、分时电能、四象限无功电能、历史电能或最大最小值，替表就应进入 3MP 的核型范围。GW-LM72-3MP 与 GW-LM96-3MP 还可按项目选择 DI、DO、AO 等 I/O 配置。把一个原本承担容量考核、分时统计或告警联动的功能表换成基础表，现场能亮屏，项目功能却已经降级。

这也是 NATWEL 在老柜改造里适合做高性价比替换的一个前提：72、96 两种安装规格都保留基础型与功能型的配置路径。柜体尺寸、功能深度和预算可以分别核，不必为了保留功能而被迫改门，也不必为了保住原孔而为不需要的功能付费。

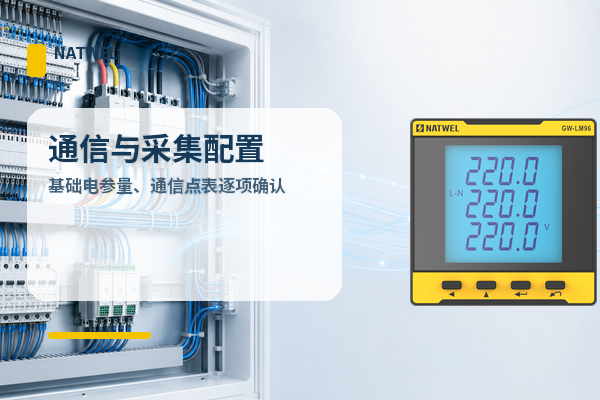

第四道边界：协议相同，不代表后台可以无感替换

GW-LM72/96 系列标配 1 路 RS-485，使用 Modbus-RTU；通信地址、速率和校验方式可设置。对系统集成商来说，这只是接入的起点。原项目若已接 SCADA、PLC 或能管平台，还要核寄存器点表、点位名称、单位与倍率、地址规划、轮询周期，以及是否存在 DI/DO/AO 或电能脉冲的外部接线。

很多替换项目在柜内完成后才发现，平台画面仍在读旧表地址，或同一个“有功电能”在新旧点表里的寄存器、倍率、累计口径不同。协议四个字不能替代联调资料。采购时把“带 485”写进清单，技术侧仍要把点表和通信参数作为验收附件锁定。
