单个交流充电桩通常对应单相末端回路，电表需要在配电箱内完成分项电量记录，并把用电信息传给运营或管理系统。GW-DM10 是单相导轨式电表，采用 35mm 标准 DIN 导轨安装，具备单相电参量、电能、分时计费、历史电能和通信功能，适合交流桩独立回路的计量位置。

交流充电桩的独立回路适合单相导轨表

交流慢充桩通常接入单相回路，计量位置在充电桩独立出线或配电箱分路。这里需要的是每一回路的用电记录和实时功率状态，而不是把三相盘装表放进每个末端回路。导轨式结构能直接安装在配电箱内，也便于让多个桩位的分项计量保持清晰。

GW-DM10 采用 35mm 标准 DIN 导轨安装，体积为 1 模宽。它可测量电压、电流、有功功率、无功功率、视在功率、功率因数和频率，为单桩回路提供完整的单相测量界面。

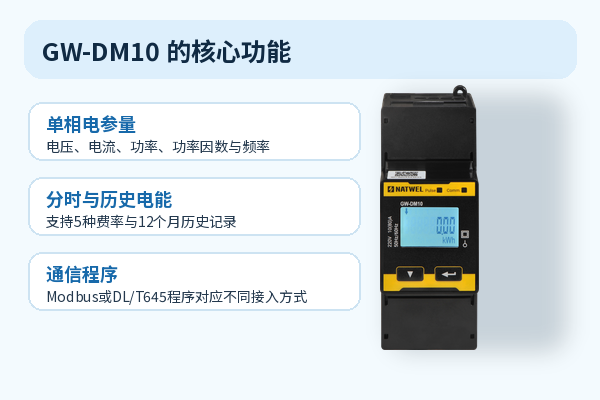

图 1｜GW-DM10 的功能用于 充电站交流桩单相导轨电表推荐 场景

GW-DM10把电量记录延展到费率和历史维度

GW-DM10 的额定电压为 220VAC，基本电流为 10(80)A，有功电能达到 B（1）级。产品支持正向与反向有功电能、无功电能、视在电能，并可保存 12 个月历史电能记录。对运营人员而言，单桩的实时使用与历史用电变化可以在同一产品中查看。

当站点按时段管理用电时，GW-DM10 支持最多 5 种费率的分时计量，并提供整点、日、月冻结功能。分时计量帮助呈现不同时间段的电能结构，冻结记录为按周期查看数据提供了稳定的时间截面。

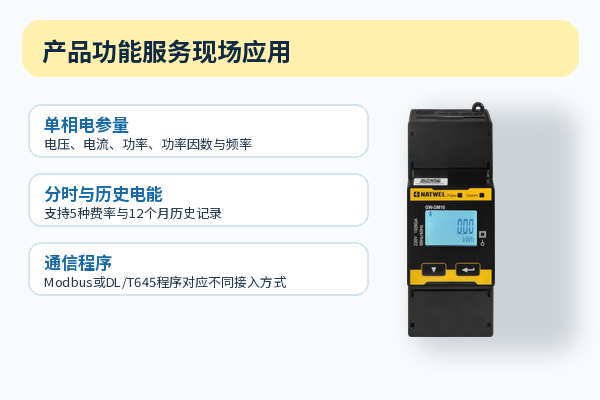

图 2｜GW-DM10 的核心功能与应用位置

通信让单桩计量进入站点管理界面

GW-DM10 设有 1 个 RS485 通信口。产品提供 Modbus 规约和 DL/T645-2007 规约的不同程序版本，站点可根据所使用的采集方式选择对应程序。通过通信，单相电参量和电能记录可进入充电桩运营管理或能耗管理界面。

此外，GW-DM10 支持光电式和接点式电能脉冲输出，具备过流报警和 32 条事件记录功能。这些功能让单个交流桩回路的运行信息不只局限于累计电量。

导轨结构让单桩计量保持紧凑清晰

充电站配电箱内往往同时存在多个单相桩位回路。GW-DM10 的 1 模宽外形和 35mm DIN 导轨安装方式，适合在这些分路中连续布置。产品显示直观，人员可直接查看单相回路的即时用电状态。

对需要按回路长期统计的站点，12 个月历史电能、冻结记录和事件记录提供了更完整的数据留存。它们与分时电能、RS485 通信一起，使单桩从实时用电到周期性复盘都有对应的产品功能承接。

NATWEL的产品服务说明

NATWEL 以百元级高品质和 3 年质保服务常见的分项计量应用。常规现货产品通常可在 3 天内交付。GW-DM10 将单相测量、电能记录、分时与通信放在紧凑的导轨式结构中，适合交流桩数量较多的配电箱。

交流充电桩的型号建议

单个单相交流充电桩或单相桩位分项回路，可选择 GW-DM10。它的 35mm DIN 导轨安装、单相 220VAC 测量、10(80)A 电流规格、分时与历史电能记录，以及 RS485 通信能力，正对应充电站分路计量的常见需要。

当站点需要将每个桩位的用电情况放到统一管理界面中时，GW-DM10 的单相测量、分时电能、历史记录与通信功能可在一个紧凑导轨产品中完成。它适合交流慢充桩的独立分路计量。
