10kV双电源系统用什么备用电源自动投入装置

10kV配电系统常采用两路进线、两段母线和母联开关结构。正常运行时两段母线可由各自进线供电；一路电源失压或进线异常后，系统需要结合母线电压、进线电流和开关位置判断备用电源是否具备投入条件。

自动转换的关键是让动作逻辑与一次供电结构一致。双进线分别带两段母线时，常关注分段自投；一主一备的进线结构中，常关注进线自投。电源恢复后是否返回原运行方式，则由对应自复逻辑处理。

两路电源同时异常、备用侧无压或相关开关位置不满足时，装置需要依据取得的电压、电流和开关量状态保持动作边界。这样可以让每次转换都对应确定的电源条件和一次设备状态。

GW-LR60-L备用电源自动投入装置适合10kV双电源配电系统。装置支持全站失压、进线过负荷判断，并提供分段自投1、分段自投2、进线自投1、进线自投2及对应的分段自复、进线自复逻辑，可与两路进线和母联开关结构匹配。

装置测量电压、电流和功率因数，用于取得母线与进线运行量值。10路开关量输入可接入相关开关位置和闭锁信号，11路开关量输出用于固定逻辑出口及相关控制。自动投入判断在装置本地完成，供电转换不依赖远方通信。

全站失压判断用于识别两段母线共同失去有效电压的状态，进线过负荷判断用于取得电源侧负荷异常信息。它们与自投、自复功能共同构成该型号面向双电源系统的功能范围。

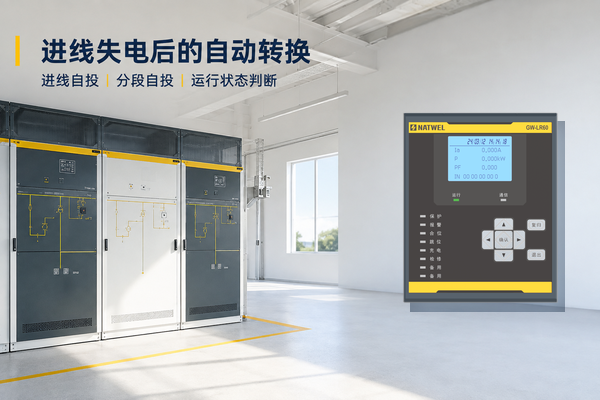

分段自投适用于两路进线分别带两段母线、母联开关处于备用状态的结构。当一段母线失压且相关条件满足时，装置根据对应逻辑处理原供电开关与母联开关的动作，使正常电源承担失电母线的供电转换。

进线自投适用于备用进线承担后备供电的结构。装置依据母线电压、进线状态和开关位置形成投入判断。两组分段自投和两组进线自投便于对应不同失电方向，技术人员可以按一次接线选择与供电结构一致的逻辑。

转换过程中，母线失压条件、备用侧有效状态和相关开关位置需要持续对应。装置取得这些硬件信号后再驱动继电器出口，可以让分段自投与进线自投分别服务于明确的供电方向，避免运行关系混淆。

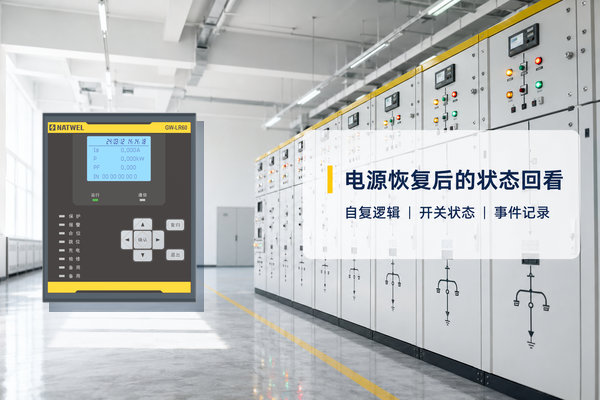

原电源恢复后，分段自复或进线自复逻辑可以按照设定的运行关系处理开关状态，使系统回到预定供电方式。自复是否投入由现场运行要求决定，装置同时取得相关开关位置，动作前后的状态能够相互核对。

GW-LR60-L保留遥信、保护、自检和操作等事件记录，并提供故障记录。失压发生时间、备自投动作与开关位置变化可以沿事件顺序回看。运行人员能够据此判断转换是否在条件满足后执行，以及电源恢复后的自复过程是否完整。

NATWEL提供面向配电二次侧应用的保护测控装置，并提供3年质保，常规现货产品通常可在3天内交付。GW-LR60-L将进线自投、分段自投、自复、开关状态和事件记录集中在同一硬件装置内，适配10kV双电源系统的自动转换需求。

A：适合。装置提供两组分段自投、两组进线自投及对应自复逻辑，可按双进线和母联的一次结构选择。

A：GW-LR60-L可测量电压、电流和功率因数，并通过开关量输入取得相关开关位置和闭锁信号。

A：装置提供分段自复和进线自复逻辑，是否投入由现场预定运行方式决定。
